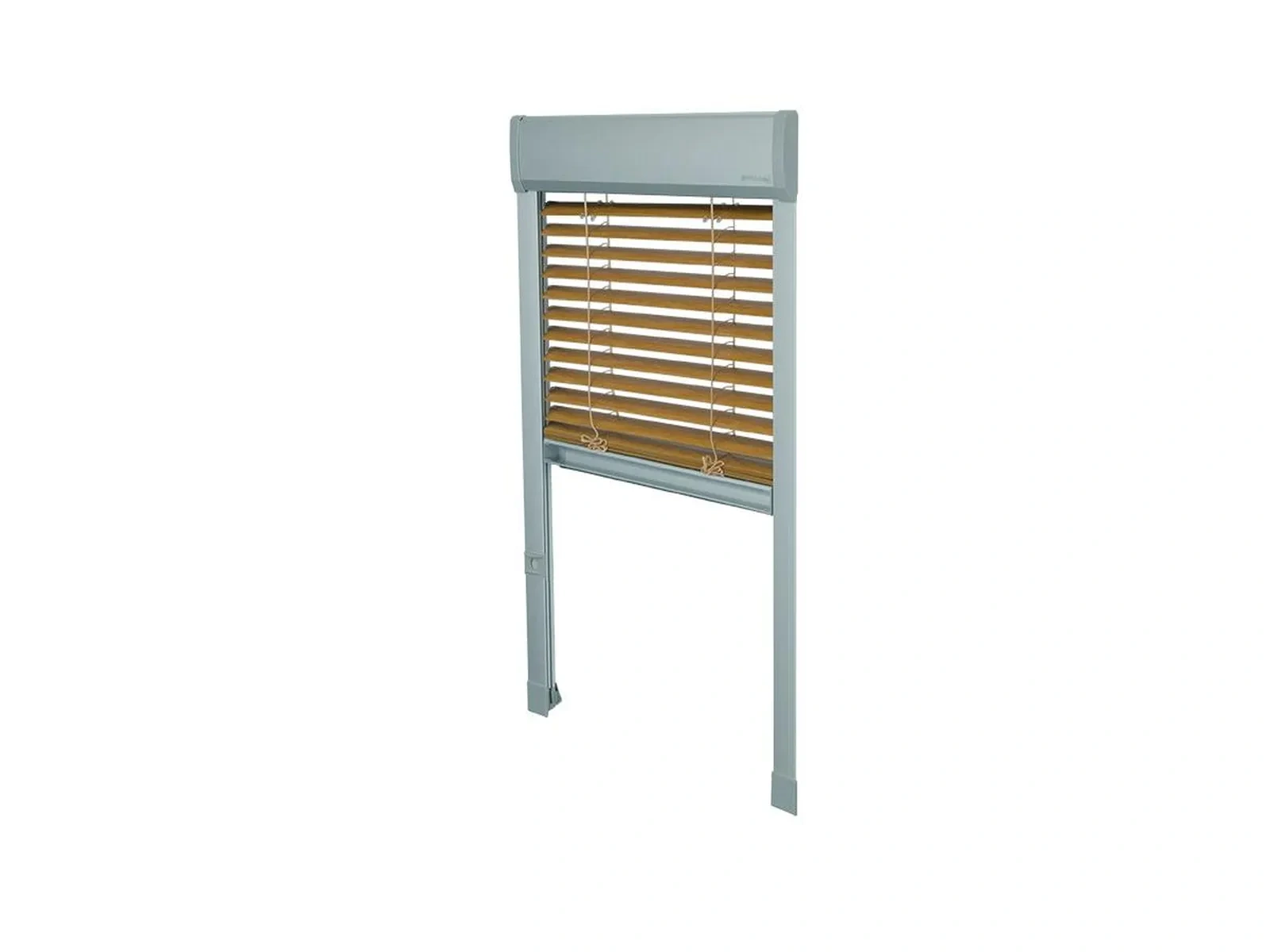

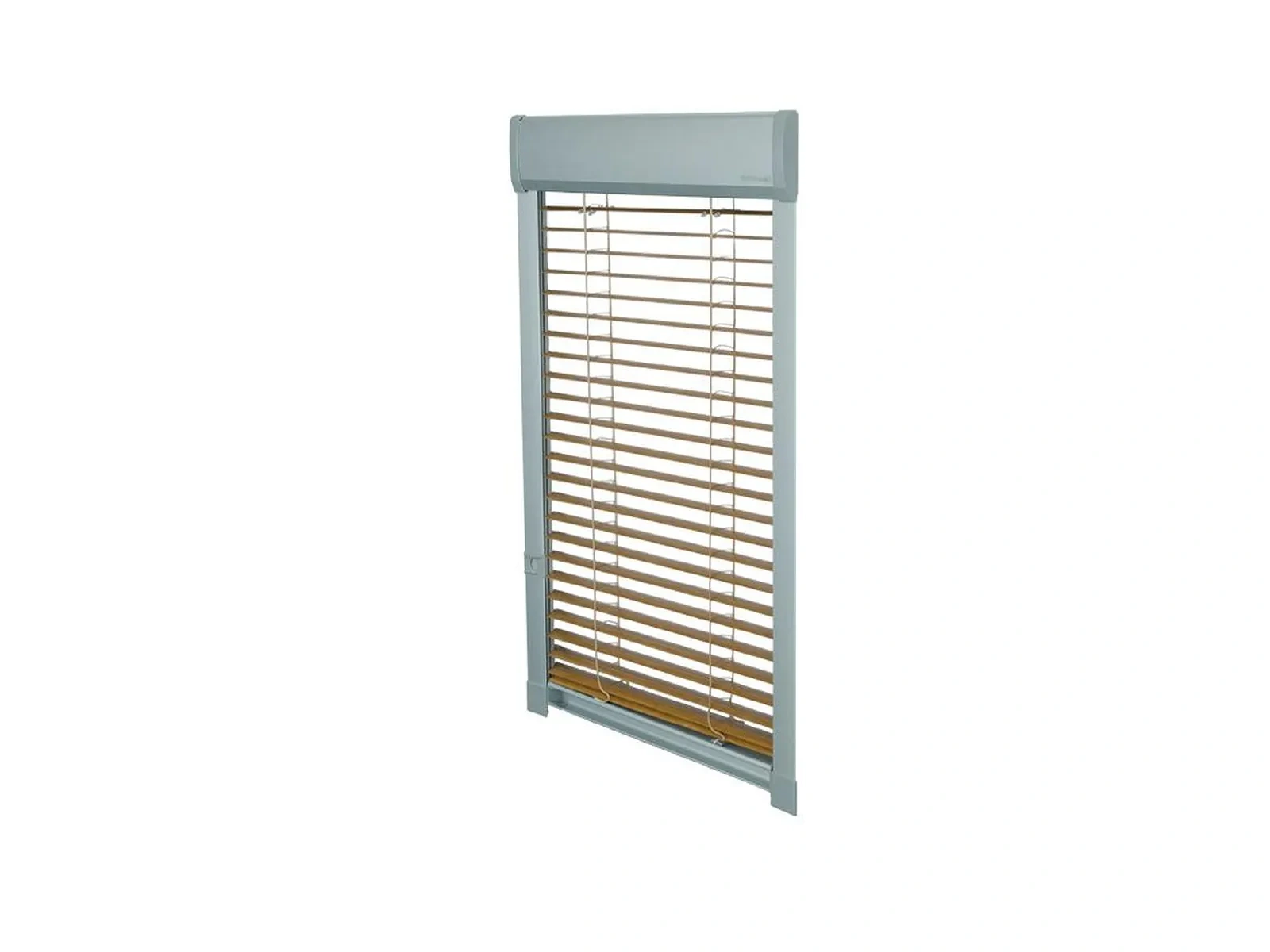

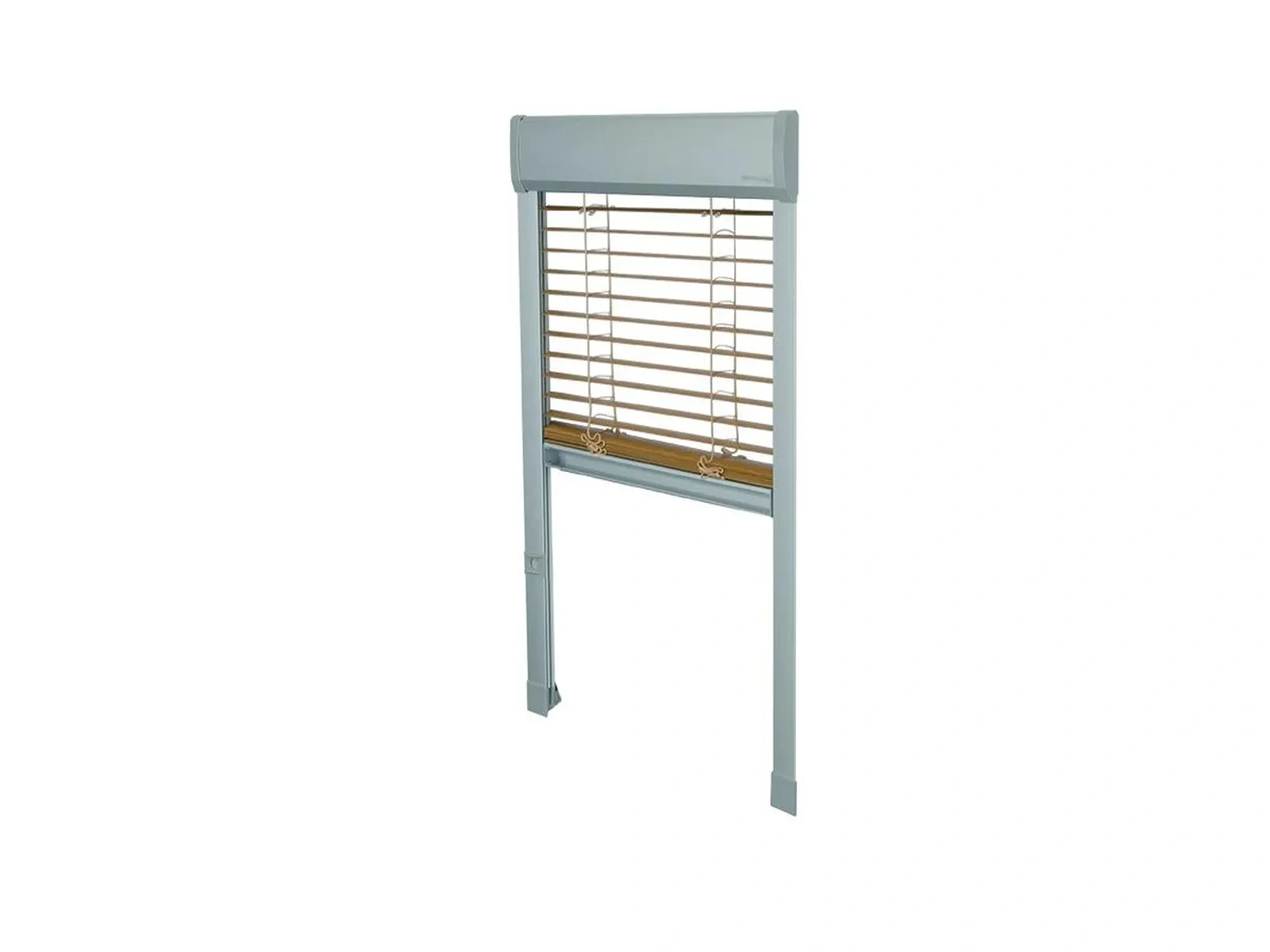

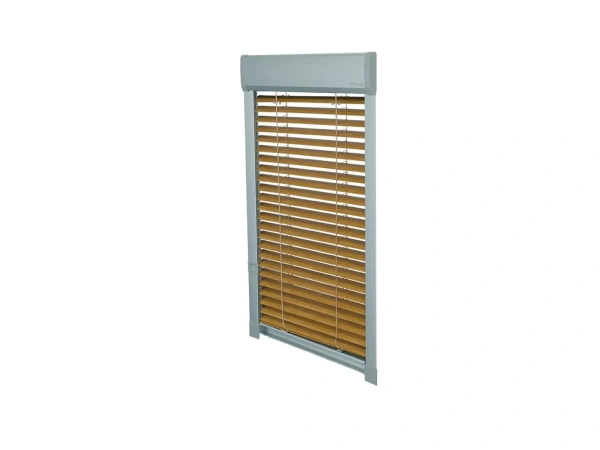

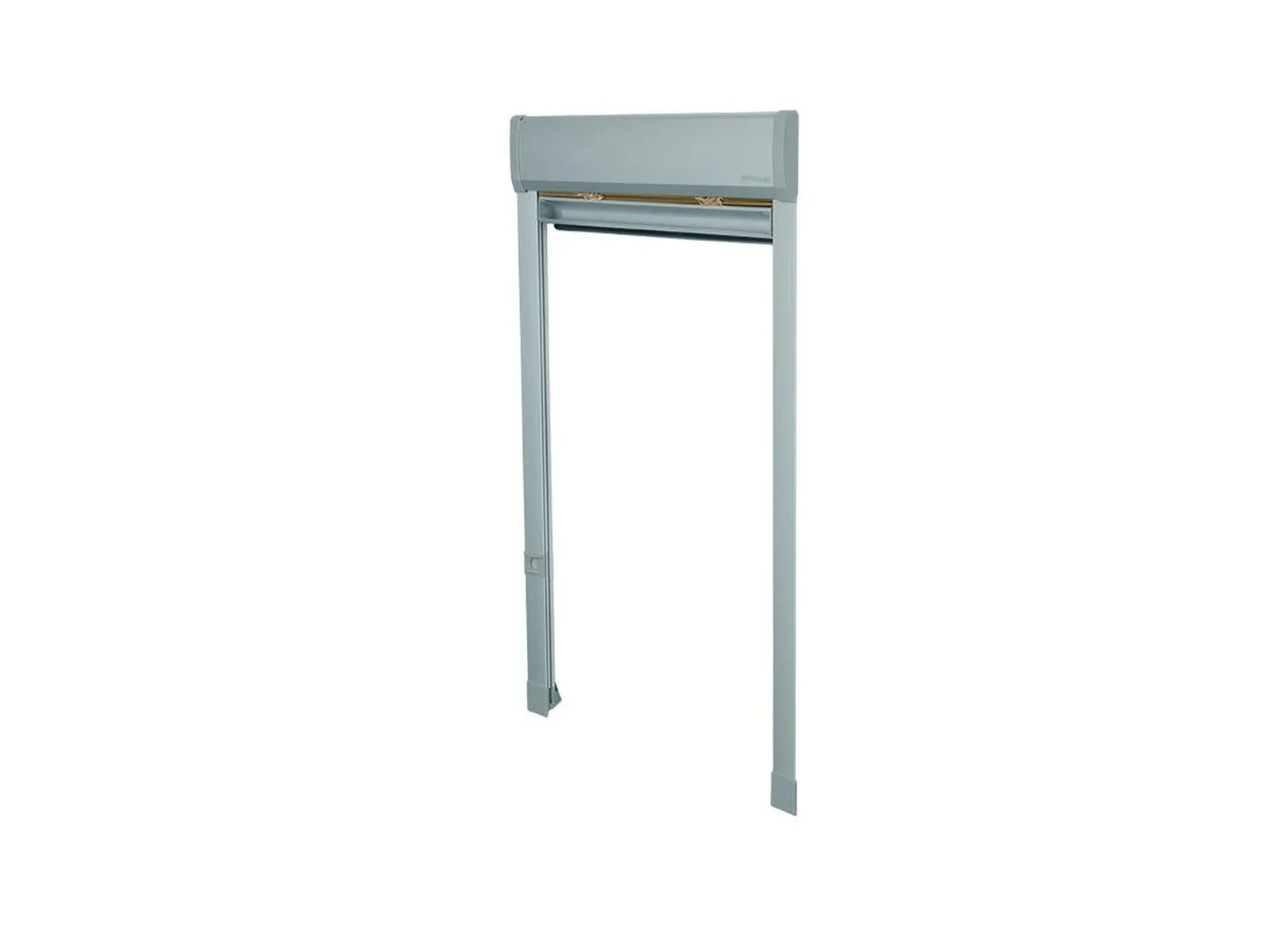

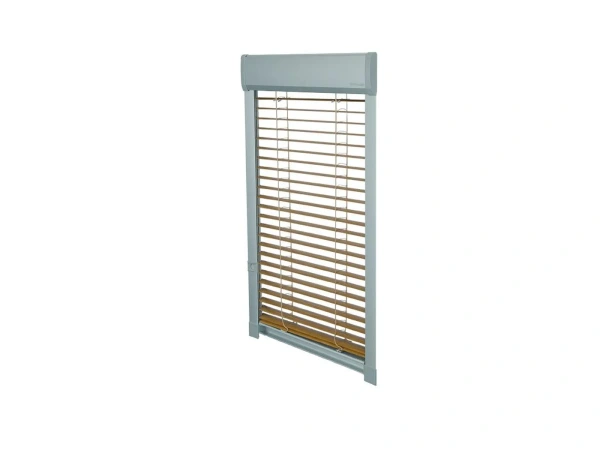

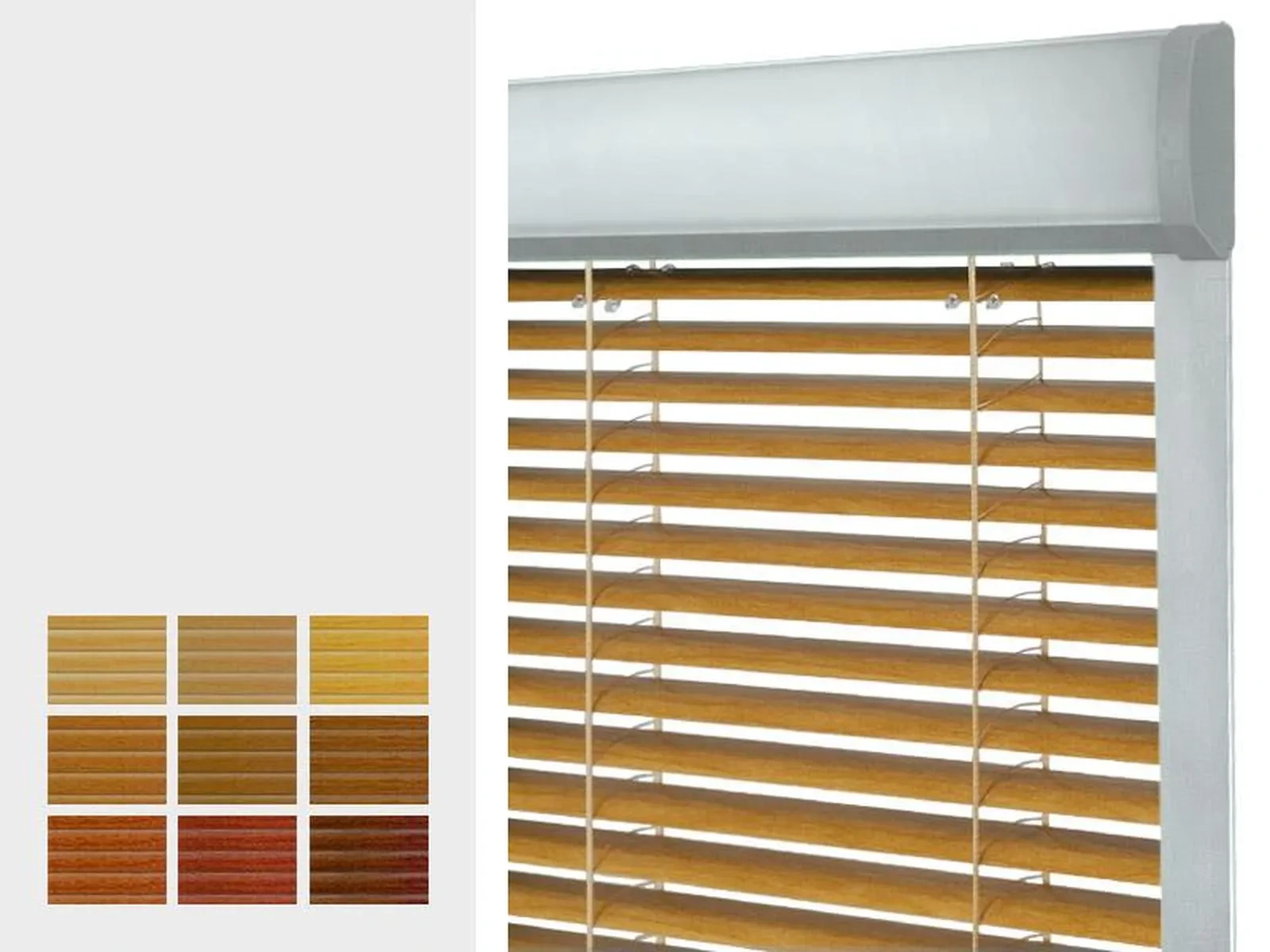

Pre strešné okná | ROTO | V-LITE strešné žalúzie drevoimitačné - pre ROTO

Návody na zameranie a montáž

Pre overenie správnej veľkosti okna, doporučujeme zamerať rozmer šírka a výška podľa obrázku. V tabuľke vyhľadajte veľkosť Vášho okna a porovnajte namerané hodnoty s hodnatami uvedenými v tabuľke. V prípade, že sa namerané hodnoty nezhodujú s hodnotami uvedenými v tabuľke, kontaktujte nás, aby sme spoločne našli riešenie.

Označenie typu a veľkosti nájdete na štítku, ktorý je na obvode otvoreného krídla okna.

Nákres ako správne zamerať

jak spravne zamerit stresni rolety r-lite

Tabuľka rozmerov pre strešné okná

Veľkosť okna	šírka (mm)	výška (mm)	uhol (°)
5/7 - R 65, R 68, R 69	345	585	102°
5/7 - R 85, R 89	345	585	102°
5/7 - 435 H, 435 K, 439 T	399	637	102°
5/7 - 735 H, 735K, 738	399	637	102°
5/7 - R 35, R 45, R 75	399	637	102°
5/9 - R 65, R 68, R 69	345	785	102°
5/9 - R 85, R 89	345	785	102°
5/9 - 435 H, 435 K, 439 T	399	837	102°
5/9 - 735 H, 735K, 738	399	837	102°
5/9 - R 35, R 45, R 75	399	837	102°
5/11 - R 65, R 68, R 69	345	985	102°
5/11 - R 85, R 89	345	985	102°
5/11 - 435 H, 435 K, 439 T	399	1037	102°
5/11 - 735 H, 735K, 738	399	1037	102°
5/11 - R 35, R 45, R 75	399	1037	102°
6/9 - R 65, R 68, R 69	455	785	102°
6/9 - R 85, R 89	455	785	102°
6/9 - 435 H, 435 K, 439 T	509	837	102°
6/9 - 735 H, 735K, 738	509	837	102°
6/9 - R 35, R 45, R 75	509	837	102°
6/11 - R 65, R 68, R 69	455	985	102°
6/11 - R 85, R 89	455	985	102°
6/11 - 435 H, 435 K, 439 T	509	1037	102°
6/11 - 735 H, 735K, 738	509	1037	102°
6/11 - R 35, R 45, R 75	509	1037	102°
6/14 - R 65, R 68, R 69	455	1205	102°
6/14 - R 85, R 89	455	1205	102°
6/14 - 435 H, 435 K, 439 T	509	1257	102°
6/14 - 735 H, 735K, 738	509	1257	102°
6/14 - R 35, R 45, R 75	509	1257	102°
6/18 - R 65, R 68, R 69	455	1605	102°
6/18 - R 85, R 89	455	1605	102°
7/7 - R 65, R 68, R 69	545	585	102°
7/7 - R 85, R 89	545	585	102°
7/9 - R 65, R 68, R 69	545	785	102°
7/9 - R 85, R 89	545	785	102°
7/9 - 435 H, 435 K, 439 T	599	837	102°
7/9 - 735 H, 735K, 738	599	837	102°
7/9 - R 35, R 45, R 75	599	837	102°
7/11 - R 65, R 68, R 69	545	985	102°
7/11 - R 85, R 89	545	985	102°
7/11 - 435 H, 435 K, 439 T	599	1037	102°
7/11 - 735 H, 735K, 738	599	1037	102°
7/11 - R 35, R 45, R 75	599	1037	102°
7/14 - R 65, R 68, R 69	545	1205	102°
7/14 - R 85, R 89	545	1205	102°
7/14 - 435 H, 435 K, 439 T	599	1257	102°
7/14 - 735 H, 735K, 738	599	1257	102°
7/14 - R 35, R 45, R 75	599	1257	102°
7/16 - R 65, R 68, R 69	545	1405	102°
7/16 - R 85, R 89	545	1405	102°
9/9 - 435 H, 435 K, 439 T	799	837	102°
9/9 - 735 H, 735K, 738	799	837	102°
9/9 - R 35, R 45, R 75	799	837	102°
9/11 - 435 H, 435 K, 439 T	799	1037	102°
9/11 - 735 H, 735K, 738	799	1037	102°
9/11 - R 35, R 45, R 75	799	1037	102°
9/14 - 435 H, 435 K, 439 T	799	1257	102°
9/14 - 735 H, 735K, 738	799	1257	102°
9/14 - R 35, R 45, R 75	799	1257	102°
11/9 - 435 H, 435 K, 439 T	999	837	102°
11/9 - 735 H, 735K, 738	999	837	102°
11/9 - R 35, R 45, R 75	999	837	102°
11/11 - 435 H, 435 K, 439 T	999	1037	102°
11/11 - 735 H, 735K, 738	999	1037	102°
11/11 - R 35, R 45, R 75	999	1037	102°
11/14 - 435 H, 435 K, 439 T	999	1257	102°
11/14 - 735 H, 735K, 738	999	1257	102°
11/14 - R 35, R 45, R 75	999	1257	102°
11/16 - 435 H, 435 K, 439 T	999	1457	102°
11/16 - 735 H, 735K, 738	999	1457	102°
11/16 - R 35, R 45, R 75	999	1457	102°

	bez ovládacej tyče		0.000
	500 mm - strieborná ELOX		0.000
	1000 mm - strieborná ELOX		0.000
	1500 mm - strieborná ELOX		0.000
	2000 mm - strieborná ELOX		0.000
