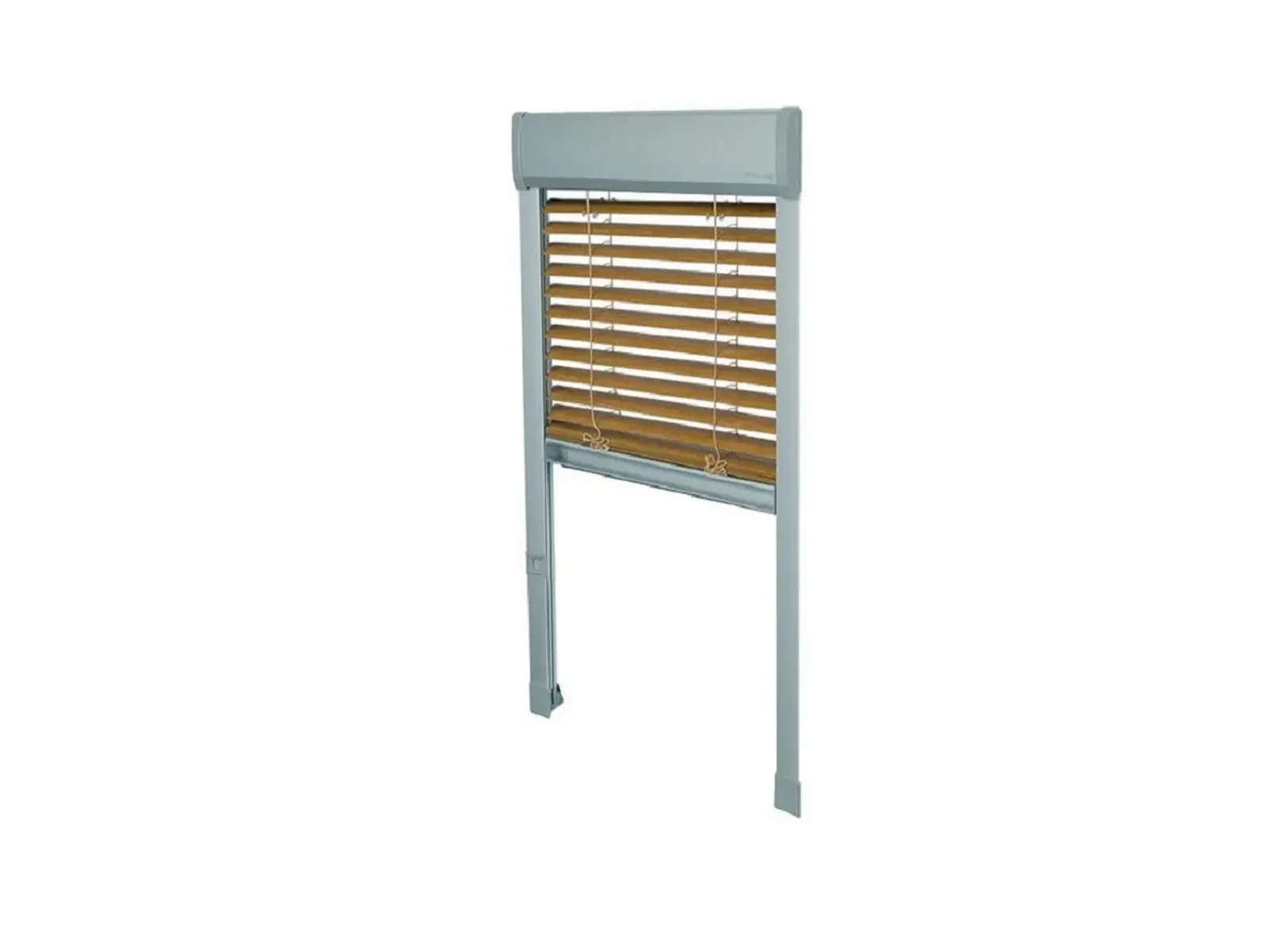

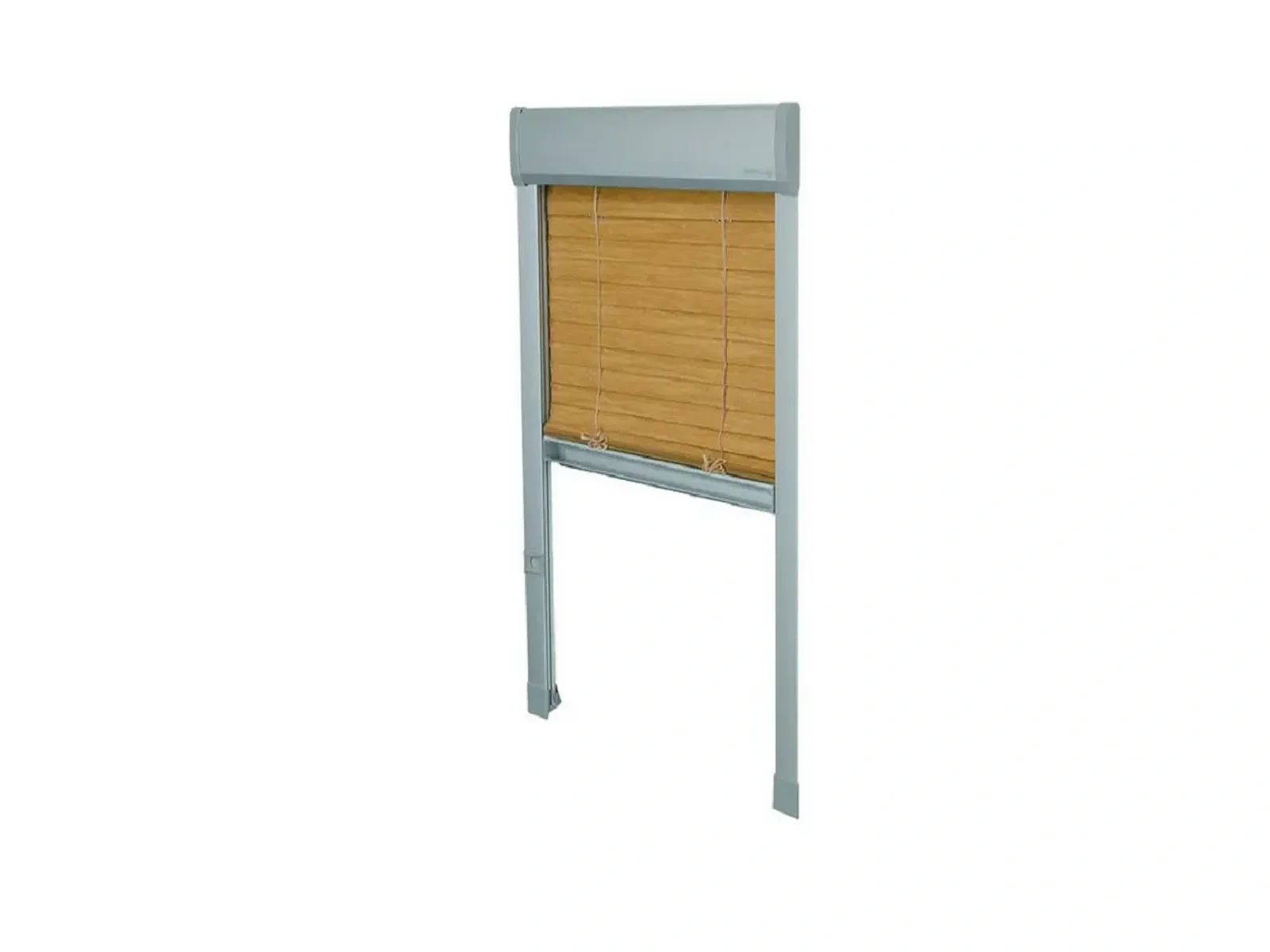

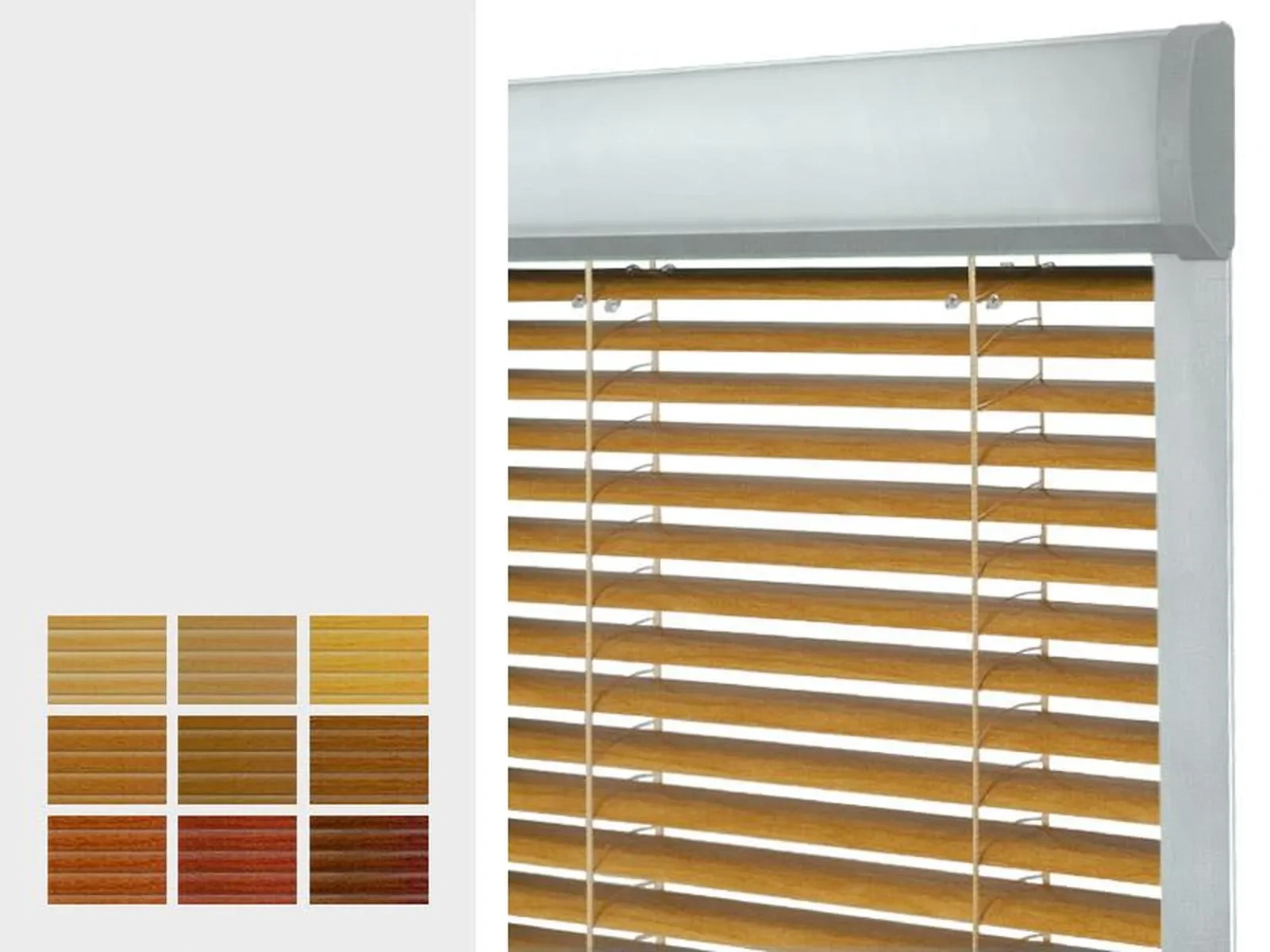

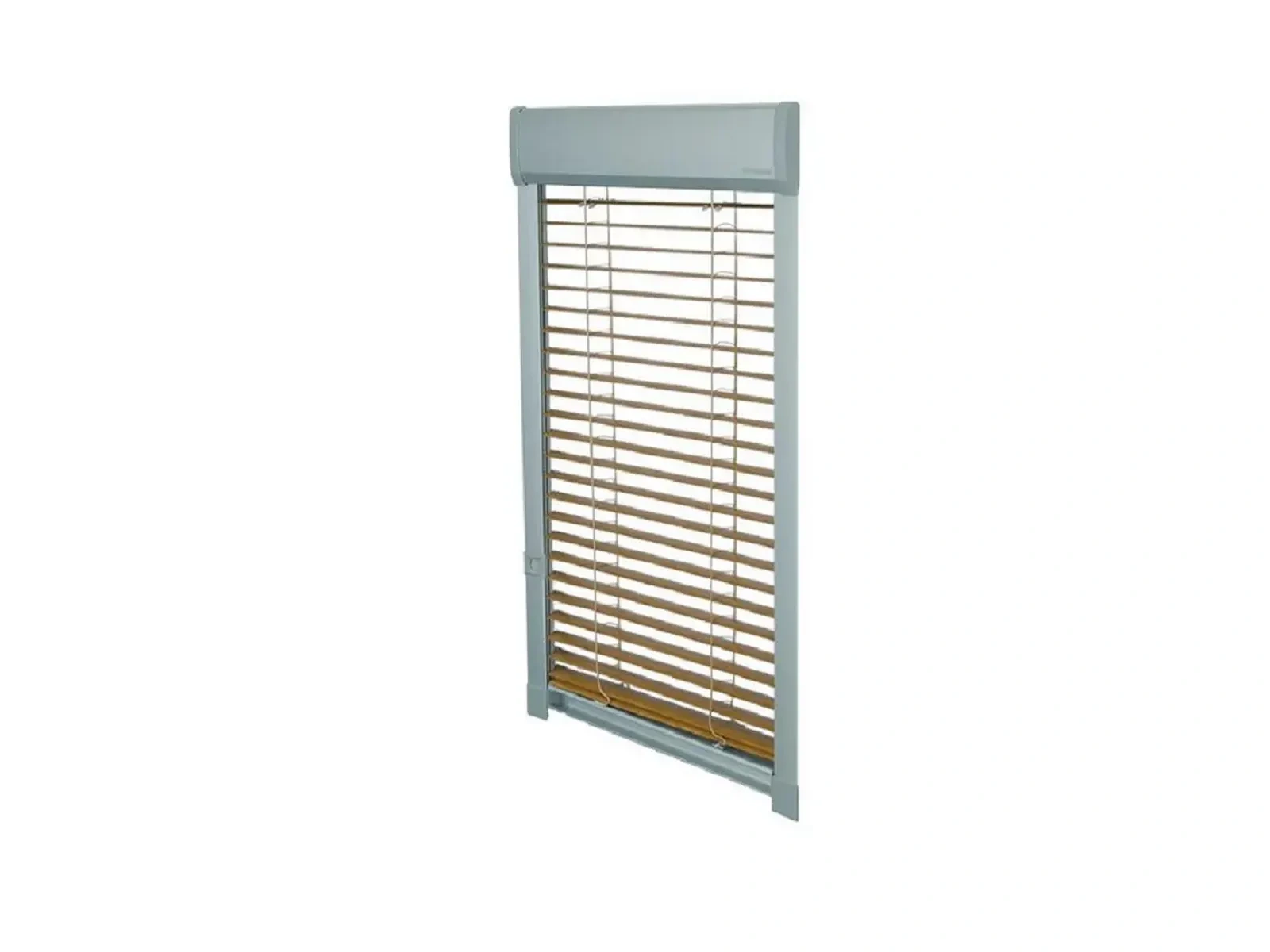

Pre strešné okná | VELUX | V-LITE strešné žalúzie drevoimitačné - pre VELUX

Tieto žalúzie nie sú určené pre strešné okna VELUX INTEGRA s elektrickým alebo solárnym napájaním.

Návody na zameranie a montáž

Pre overenie správnej veľkosti okna, doporučujeme zamerať rozmer šírka a výška podľa obrázku. V tabuľke vyhľadajte veľkosť Vášho okna a porovnajte namerané hodnoty s hodnatami uvedenými v tabuľke. V prípade, že sa namerané hodnoty nezhodujú s hodnotami uvedenými v tabuľke, kontaktujte nás, aby sme spoločne našli riešenie.

Označenie typu a veľkosti nájdete na štítku, ktorý je na obvode otvoreného krídla okna.

Nákres ako správne zamerať

jak spravne zamerit stresni rolety r-lite

Tabuľka rozmeru pre strešné okna

Veľkosť okna	šírka (mm)	výška (mm)	uhol (°)
C02	383	540	96°
C04	383	740	96°
C06	383	940	96°
F04	493	740	96°
F06	493	940	96°
F08	493	1160	96°
M04	613	740	96°
M06	613	940	96°
M08	613	1160	96°
M10	613	1362	96°
P04	775	740	96°
P06	775	940	96°
P08	775	1160	96°
P10	775	1362	96°
S06	973	940	96°
S08	973	1160	96°
S10	973	1362	96°
U04	1173	740	96°
U08	1173	1160	96°
U10	1173	1362	96°
M34	613	740	96°
P34	775	740	96°
S34	973	740	96°
U34	1173	740	96°
CK02	383	593	96°
CK04	383	793	96°
CK06	383	993	96°
FK04	493	793	96°
FK06	493	993	96°
FK08	493	1213	96°
MK04	613	793	96°
MK06	613	993	96°
MK08	613	1213	96°
MK10	613	1414	96°
PK04	775	793	96°
PK06	775	993	96°
PK08	775	1213	96°
PK10	775	1414	96°
SK06	973	993	96°
SK08	973	1213	96°
SK10	973	1414	96°
UK04	1173	793	96°
UK08	1173	1213	96°
UK10	1173	1414	96°
MK34	613	740	96°
PK34	775	740	96°
SK34	973	740	96°
UK34	1173	740	96°
MK31	613	387	96°
PK31	775	387	96°
SK31	973	387	96°
UK31	1173	387	96°
MK35	613	740	96°
PK35	775	740	96°
SK35	973	740	96°
UK35	1173	740	96°
102	397	575	96°
104	397	775	96°
204	507	775	96°
206	507	975	96°
304	613	740	96°
306	613	940	96°
308	613	1160	96°
310	613	1362	96°
404	775	740	96°
406	775	940	96°
408	775	1160	96°
410	775	1362	96°
606	973	940	96°
608	973	1160	96°
610	973	1362	96°
808	1173	1160	96°
810	1173	1362	96°
GZX102	397	614	96°
GZX204	507	814	96°
GZX304	613	790	96°
GZX306	613	987	96°
GZX308	613	1210	96°
GZX606	973	987	96°
GZX608	973	1210	96°

	bez ovládacej tyče		0.000
	500 mm - strieborná ELOX		0.000
	1000 mm - strieborná ELOX		0.000
	1500 mm - strieborná ELOX		0.000
	2000 mm - strieborná ELOX		0.000
