Vonkajšie žalúzie S90 - kľuka

- 30% NÁŠ TIP

Vyrábané na mieru podľa zvolených parametrov

Šírka v mm:
Výška v mm:
Plocha podľa zvolených rozmerov v m²:
Strana ovládania:
Spôsob ovládania:
Typ vodiacej lišty:
Krycí plech:
Hĺbka krycieho plechu B v mm:
Poznámka:
Záručná doba: 24 mesiacov
Kód produktu: S90/W/KLK
Dostupnosť: Výroba na zákazku 10-14 dní
Cena bez DPH: 95.48
114.58 ks
Pôvodná cena 163.69, Zľava 30 %

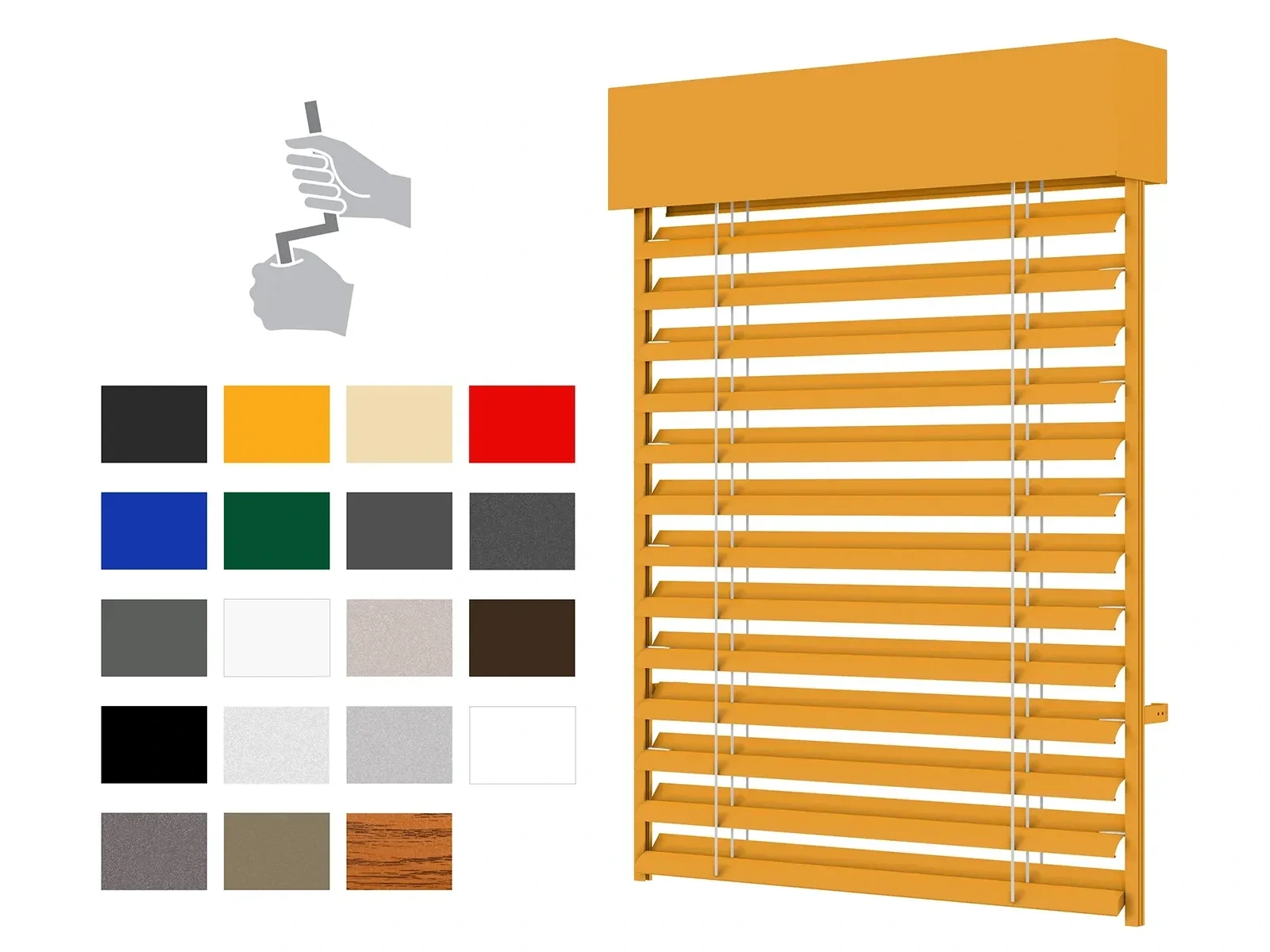

Vonkajšia žalúzia S90 - kľuka


Štandardné prevedenie

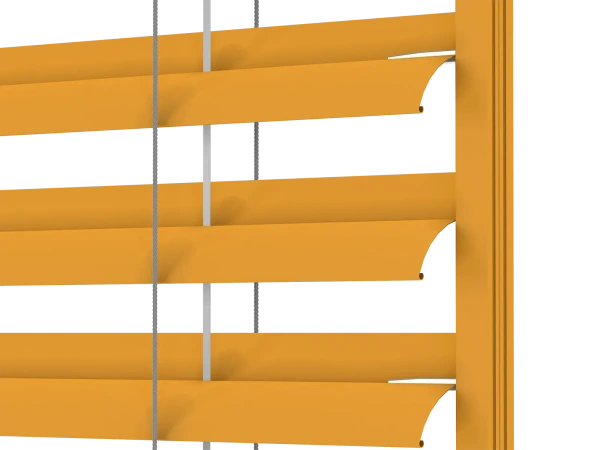

  • hliníkové lamely, tvar S, šírka 90 mm, hrúbka 0,42 mm
  • zaválcovaný tesniaci profil - znižuje hluk
  • kovové vodiace trne
  • nastrelené háčiky pre rebríček
  • jednostranné naklápenie lamel
  • naklápení lamel 90°
  • ovládanie kľukou (strieborný elox)
  • prechod kľuky 45°/90°, dĺžka 500 mm (6 hrán)
  • horný profil 56x58 mm z pozinkovanej oceli
  • držiaky horného profilu
  • spodný profil z extrudovaného hliníku
  • vodiace profily z extrudovaného hliníku
  • držiaky vodiaceho profilu
  • textilna páska 8 mm
  • rebríček s kevlarom
  • štandardný kotviaci materiál

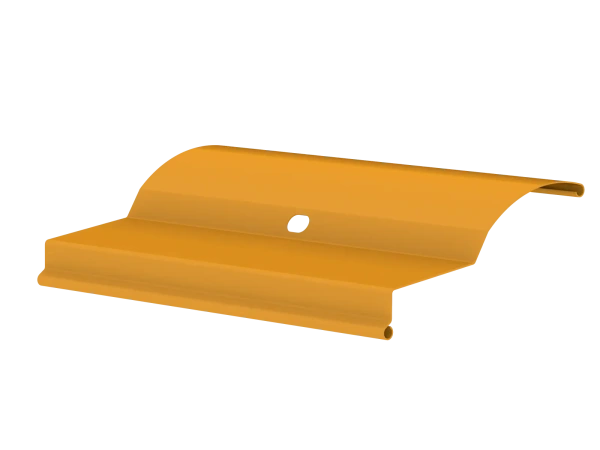

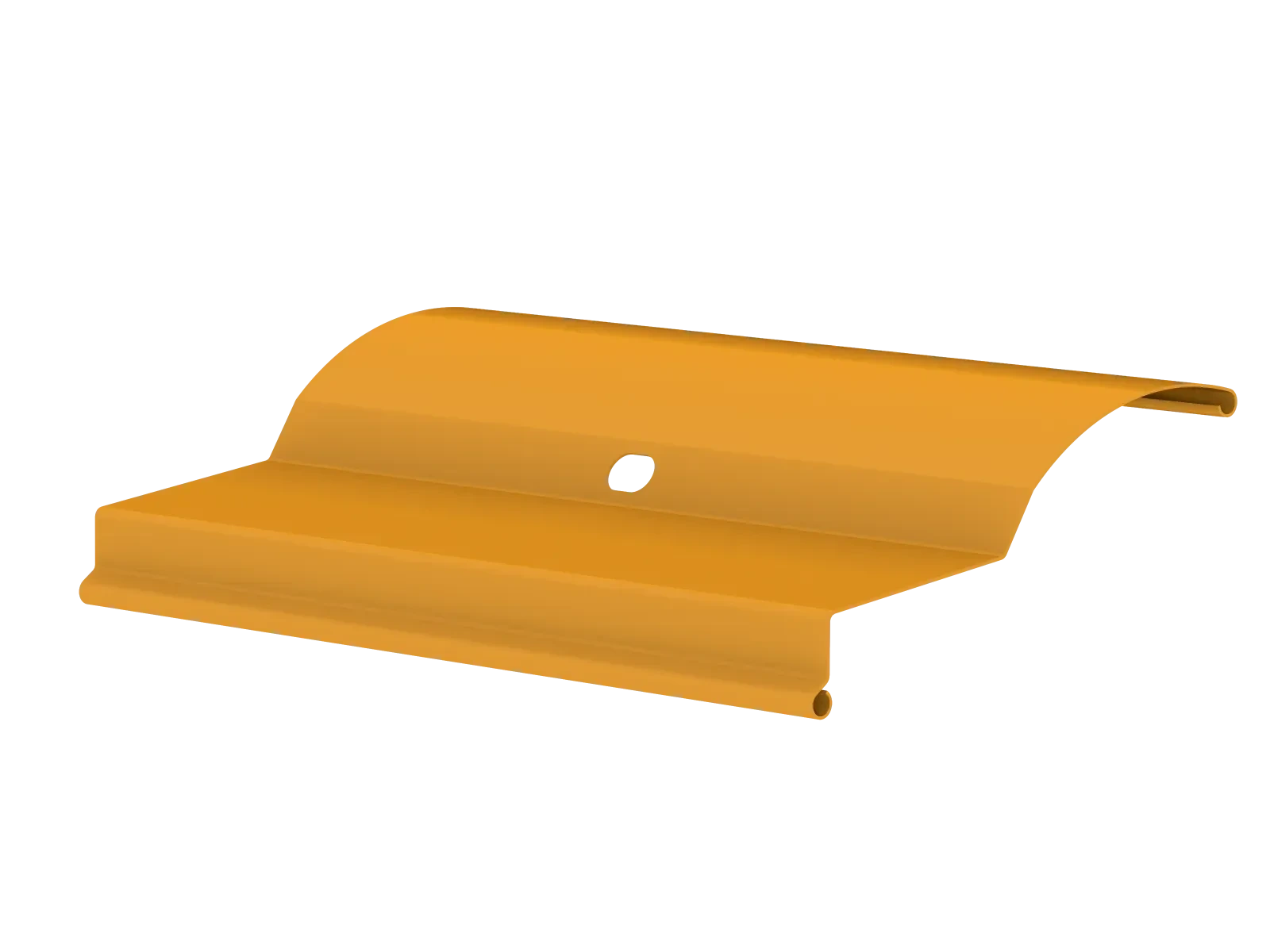

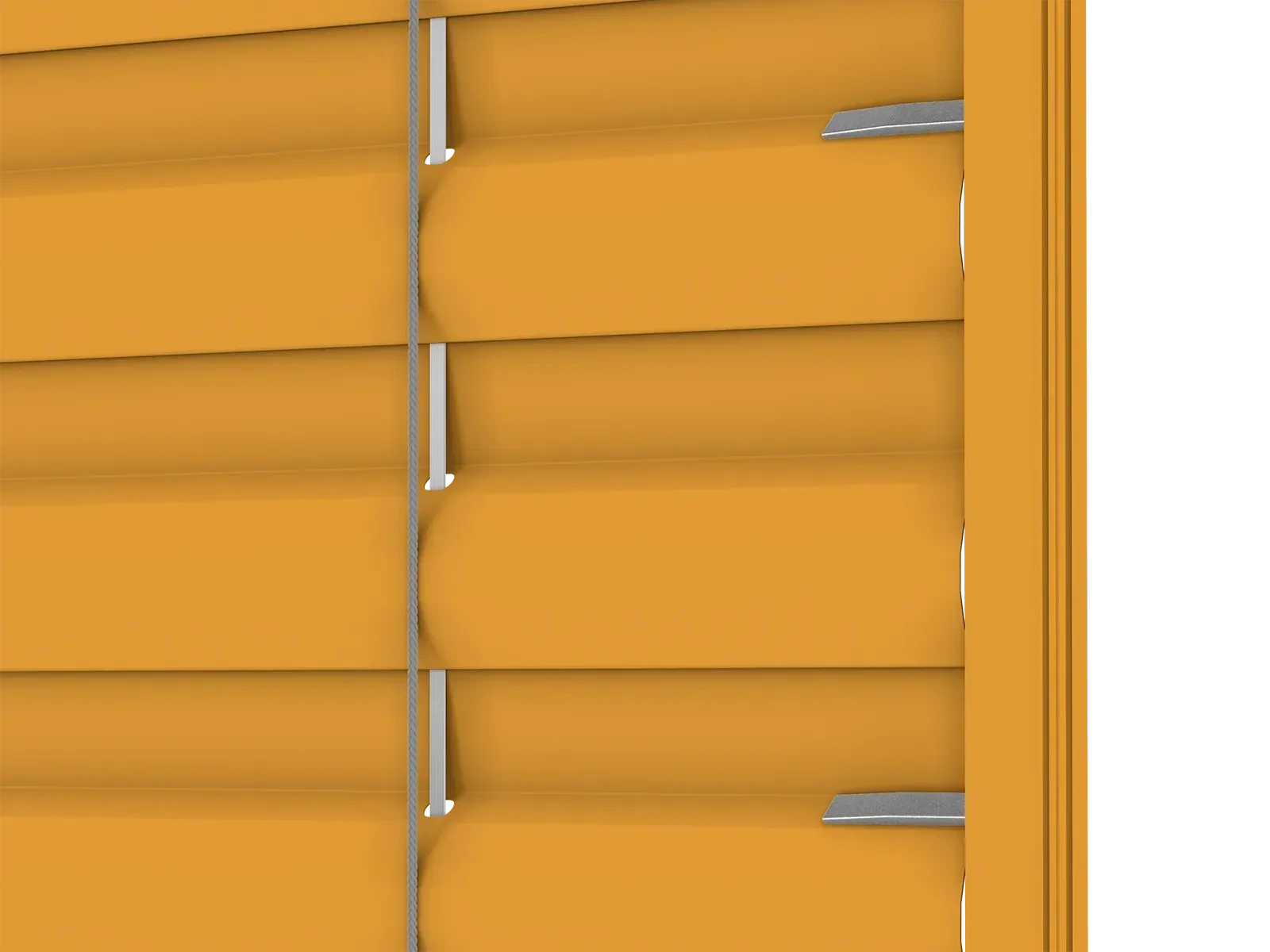

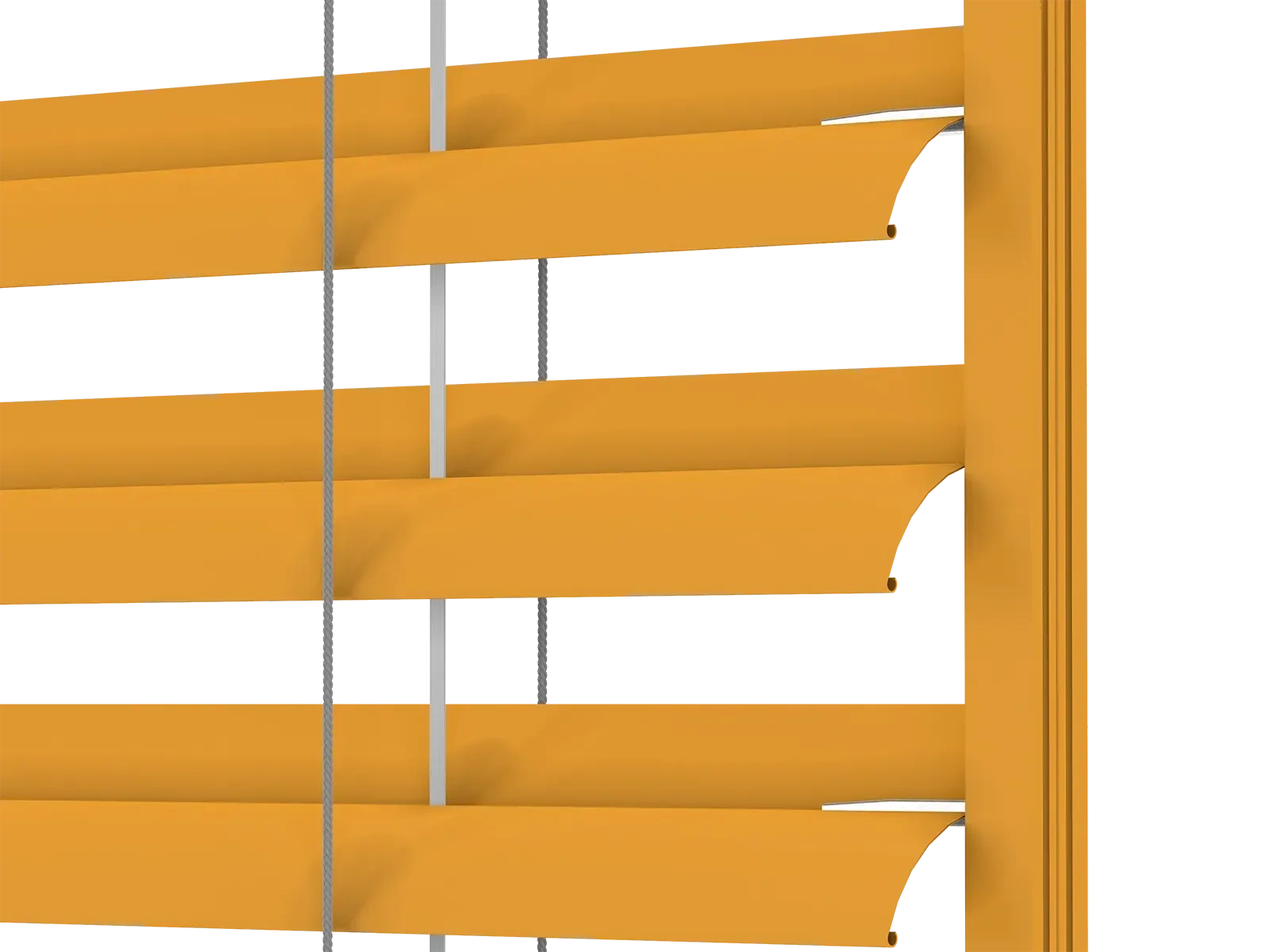

Tvar lamely žalúzie S90

tvar lamely vonkajšej žalúzie

Vonkajšia žalúzia S90 - motor

základná schémazákladná schema vonkajšia žalúzia motorická

Vonkajšia žalúzia S90 - kľuka

základná schéma
základná schema vonkajšia žalúzia na kľuku


Rozmery žalúzie

Základné rozmery žalúzie

Na obrázku

SZ = šírka žalúzie

VZ =výška žalúzie

VL = výška vodiacej lišty

DL = dĺžka lamely

O = odsadenie osi žalúzie od rámu okna

základné rozmery žalúzie


Zameranie šírky žalúzie

Spôsob zamerania šírky žalúzie ovplyvňuje ako bude osadená žalúzia. Na výber ponúkame

  • do otvoru (špalety) - vodiaca lišta VL1
  • na rám okna - vodiaca lišta VL2
  • do zateplenia - vodiaca lišta VL7, vodiaca lišta VL7 + zápustné puzdro ZP

Osadenie žalúzie ovplyvňuje, aký typ vodiacej lišty bude použitý

Na obrázku

SZ = šírka žalúzie

VL1 = vodiaca lišta typ VL1

VL2 = vodiaca lišta typ VL2

ZP + VL7 = zápustné puzdro ZP + vodiaca lišta typ VL7



Poznámka:

Pri použití VL1 a VL2 bude lamela užšia o 25mm z každej strany, než je objednávaný rozmer žalúzie.

Pri použití VL7 bude lamela užšia o 7 mm z každej strany, než je objednávaný rozmer žalúzie.

zameranie šírky vonkajšej žalúzie

Typy vodiacich líšt

vodiaca lišta VL1

do otvoru (špalety)

Používa sa pri kotvení vodiacej lišty do boku (špalety), priamym priskrutkovaním. Skrutka sa vedie skrz hliníkový profil. Pri motáži vhodným podložením podložiek dbajte na to, aby vodiace lišty boli vertikálne uložené a vzájomne rovnobežné. Musí byť dodržaná aj celková vzdialenosť na vonkajších okrajoch vodiacich líšt VL1, ktorá sa musí zhodovať s objednanou šírkou žalúzie.

Osadenie vodiacej lišty musí byť vo vzdialenosti od rámu okna minimálne 65mm

vodiaca lišta VL2

na rám okna

Používa sa pri kotvení vodiacej lišty na rám okna. K vodiacim lištám sú pribaľované aj upevňovacie konzoly. Konzola sa nasunie do drážky vodiacej lišty a následne sa priskrutkuje o rám okna. Pri motáži dbajte na to, aby vodiace lišty boli vertikálne uložené a vzájomne rovnobežné. Musí byť dodržaná aj celková vzdialenosť na vonkajších okrajoch vodiacich líšt VL2, ktorá sa musí zhodovať s objednanou šírkou žalúzie.

Osadenie vodiacej lišty musí byť vo vzdialenosti od rámu okna minimálne 65mm

vodiaca lišta VL-ZP

zapustená do zateplenia

Používa sa pri osadení do zateplenia a kotvení vodiacej lišty do boku (špalety). V zateplení vytvorte drážku pre zápustné puzdro ZP. Osaďte zápustné puzdro ZP do vytvorenej drážky a upevnite ho zalepením napr. PUR penou. Do zápustného pudra nasaďte vodiacu lištu VL7 a priskrutkujte k zápustnému puzdru. Skrutka sa vedie skrz hliníkový profil. Musí byť dodržaná celková vzdialenosť na zateplení (špalety), ktorá sa musí zhodovať s objednanou šírkou žalúzie. Pri motáži dbajte na to, aby vodiace lišty VL7 boli po osadení vertikálne uložené a vzájomne rovnobežné. Ak už máte osadené krycie plechy a zápustné puzdro, objednajte iba vodiacu lištu VL7. Šírka žalúzie je šírka otvoru (na špalete) po ukončení fasády a jej nátere.

Osadenie vodiacej lišty musí byť vo vzdialenosti od rámu okna minimálne 65mm.

Uchytenie vodiacích líšt VL2 na rám okna pomocou konzoly K1, K2, K3

Pri uchytení žalúzie s vodiacou lištou VL2 na rám okna pomocou konzoly k dispozícii 3 veľkosti konzol a to K1, K2, K3. Výber závisí od hrúbky zateplenia , veľkosti špalety, alebo pre vytvorenie miesta pre siete proti hmyzu.

Veľkosti jednotlivých konzol

konzoly

Typy montáži vodiacich líšt

montaz vodiacej lišty VL1

Montáž vodiacej lišty VL1

montáž vodiacej lišty VL2

Montáž vodiacej lišty VL2

montáž vodiacej lišty VL7 + ZP

Montáž vodiacej lišty VL7 so zápustnym puzdrom ZP

motáž vodiacej lišty VL7+ZP na konzoly K1, K2, K3

Montáž vodiacej lišty VL7 so zápustnym puzdrom



ZP a konzolami K1, K2, K3

Doporučené množstvo konzol

Výška žalúzie VZ v mm Množstvo konzol pre vodiace lišty
500 - 1600 2 páry
1600 - 2600 3 páry
2600 - 3600 4 páry
3600 - 4600 5 páry
4600 - 5000 6 páry



Zameranie výšky žalúzie



Výška paketu (nábalu)

Výška paketu (nábalu) povytiahnutí lamiel je závisla od celkovej výšky žalúzie. Tento údaj je pre Vás veľmi dôležitý, pretože Vám určuje o koľko Vám zoberie zo svetlosti okna pri priznaných krycích plechoch, respektíve o koľko musí byť vyššia žalúzia pri zaomietacích plechoch.

UPOZORNENIE: Pri zaomietacích krycích plechoch k výške otvoru pre žalúzie pripočítajte výšku krycieho plechu.

VZ - výška žalúzie

VKP - výška krycieho plechu

VNBL - výška nábalu



VZ = určuje VNBL podľa tabuľky

VKP = VNBL + 20mm

Výška paketu (nábalu) pre S90 - tabuľka

Výška žalúzie VZ od (mm) Výška žalúzie VZ do (mm) Výška paketu VNBL (mm) Výška plechu VKP (mm)
- 525 120 140
530 765 140 160
770 1005 150 170
1010 1245 160 180
1250 1565 180 200
1570 1805 190 210
1810 2045 200 220
2050 2285 220 240
2290 2525 230 250
2530 2765 240 260
2770 3005 250 270
3010 3245 270 290
3250 3565 280 300
3570 3805 290 310
3810 4045 310 330
4050 4285 320 340
4290 4525 330 350
4530 4765 350 370
4770 5005 370 390



Výška paketu (nábalu) pre S90 schéma

výška paketu vonkajšej žalúzie


Krycie plechy

priznaný krycí plech KP1

Priznaný krycí plech KPP1.

zaomietací krycí plech

Zaomietací krycí plech KP1


Držiaky krycích plechov

držiak krycieho plechu DK5

Držiak krycieho plechu DK5 dodávaný do hľbky krycieho plechu 150mm

držiak krycieho plechu DK6

Držiak krycieho plechu DK5 dodávaný do hľbky krycieho plechu od 150mm - do 200mm


Doporučené množstvo držiakov krycích plechov

Šírka žalúzie SZ v mm Množstvo držiakov krycích plechov
500 - 1600 2
1610 - 2400 3
2410 - 3200 4
3210 - 4000 5
4010 - 4500





Nástavce držiakov ku krycím plechom

nastavce držiakov ku krycím plechom


Držiakov horného profilu

nastavce držiakov ku krycím plechom

Výrobné tolerancie

Prehľad tolerancí slúži na stanovenie prípustných hraníc zhody a nezhody výrobku.
Vonkajšie žalúzie sú zložené z množstva kovových a textilných elementu s rôznymi materiálovými vlastnosťami a výrobnými toleranciami.
Vonkajšie žalúzie sú produktom, ktorý je neustále vystavovaný vplyvu počasia predovšetkým teploty, vlhkosti, poveternostným vplyvom a špiny. Tieto majú veľký
vplyv na funkciu a vzhľad vonkajšie žalúzie.
Základné funkcie žalúzie sú vždy splnená, keď sa dajú lamely otáčať a keď v uzavretom stave nesvieti svetlo priamo na zasklenie.
Odchýlky od tabuľkových hodnôt môžu byt v určitom rozsahu našimi technikmi skorigované.
Prosím majte na vedomie:
Uvedené limity sú vytvorené na základe aktuálneho stavu techniky, príslušných technických noriem a na základe dlhoročné skúsenosti.
Povolené tolerancie výrobných rozmerov nájdete v následovnej tabuľke. Tieto tabuľkové hodnoty sú platné len pre vonkajšie žalúzie.

Vlastnosť Popis odchýlky Tolerancia

Šírka žalúzie

Šírka žaúzie do 2000 mm

Šírka žalúzie od 2000 mm do 4000 mm

Šírka žalúzie nad 4000 mm

max. 3mm

max. 4mm

max. 5mm

Výška žalúzie



Výška žalúzie do 1500 mm

Výška žalúzie od 1500 mm do 2500 mm

Výška žalúzie nad 2500 mm

max. 4 mm

max. 6 mm

max. 10 mm

Výška paketu



Paket do výšky 2500mm

Paket vyšší jak 2500mm

+/-0,5% výšky VŽ

+/-1 % výšky VŽ

Diferencia výšky paketov Mezi jednotlivými paketami rovnakej výšky max. 20 mm

Paralelnosť paketu v hornej pozícií



Výškový rozdiel paketu lamiel pri výške do 3500 mm

Výškový rozdiel paketu lamiel pri výške nad 3500 mm

+/- 30 mm

+/- 40 mm

Tolerancie pre lamely



Povolená odchýlka pre skrútenie a pozdĺný priehyb - šírka lamely do 1 m

Povolená odchýlka pre skrútenie a pozdĺný priehyb - šírka lamely do 2 m

Povolená odchýlka pre skrútenie a pozdĺný priehyb - šírka lamely do 3 m

Povolená odchýlka pre skrútenie a pozdĺný priehyb - šírka lamely do 4 m

Povolená odchýlka pre skrútenie a pozdĺný priehyb - šírka lamely do 5 m

Povolená odchýlka pre priečný priehyb - šírka lamely do 1 m

Povolená odchýlka pre priečný priehyb - šírka lamely do 2 m

Povolená odchýlka pre priečný priehyb - šírka lamely do 3 m

Povolená odchýlka pre priečný priehyb - šírka lamely do 4 m

Povolená odchýlka pre priečný priehyb - šírka lamely do 5 m

max. 3 mm

max. 4 mm

max. 5 mm

max. 6 mm

max. 7 mm

max. 2 mm

max. 3 mm

max. 4 mm

max. 5 mm

max. 6 mm

Krivosť spodnej lišty



V hornej pozícii pri šírke viac ako 800 mm

V hornej pozícii pri šírke menej ako 800 mm

V dolnej pozícii

max. 15 mm

max. 30 mm

+/- 15 mm/m

Šikmý chod spodnej lišty



Odchýlka od rovnomernosti do výšky 3500 mm

Odchylka od rovnomernosti nad výšku 3500 mm

+/- 10 mm

+/-15 mm

Šikmý chod paketu Vplietanie rebríčka mezi lamely je prípustné
Doba chodu paketu Nepretržitá doba chodu motoru max. 4 min
Tex (páska) V priebehu chodu viditelné vloženie texu (pásky) na lamelách je prípustné

Priepustnos5 svetla - pod+la CSN EN 14501



V uzavretom stave nie je žiadny horizontálny presvit z vonku dovnútra

V uzavretom stave nie je žiadny horizontálny presvit z vnútra vonku

je prípustné

je prípustné

Akustika



Zvuky z chodu a vypínacie zvuky su dané technickým riešením dány technickým rešením.

Hluk podľa sily vetra a polohy lamel.

je prípustné

je prípustné

Tolerancia pre krycie plechy Pre zadávané hodnoty +/- 2 mm
